ALE A25-90-C50
Borne escamotable automatique anti-véhicules bélier en acier hauteur 900 mm ø250 mm
ALE A25-90-C50 permet d'accéder à une sérénité sans faille pour la protection contre les véhicules béliers des sites tant industriels qu'à très haut niveau de sécurité attendu. Quasiment indestructible cette borne est restée fonctionnelle après un double crash test.
Description
Borne escamotable automatique de sécurité, hydraulique de type ALE A25-90-C50 des établissements AMCO, constituée d’une borne en acier de forte épaisseur, Ø 25 cm Hauteur 90 cm avec bande rétro-réfléchissante, conforme à la norme NFP 98-310 et au décret du 18/09/12 relatif à l’accessibilité aux espaces publics - RAL au choix du maître d’ouvrage. La résistance de la borne devra être certifiée par Crash test, prouvant sa capacité à stopper successivement deux camions de 7T5 lancés à 50 puis 80 Km/h, tout en restant fonctionnelle après les chocs. La borne sera livrée avec sa cage en acier permettant d’armer le massif selon les prescriptions du fabricant et un jeu de suspente permettant la mise en Œuvre rapide (24h)
La BORNE sera équipée :
D’un vérin hydraulique simple effet pouvant admettre une pression de 250 bars ;
D’un joint brosse évitant les rayures sur le fût
D’un disque de finition en Inox sur le dessus du Cylindre
D’un couvercle en acier et d’un sur couvercle en Inox
D’un châssis en INOX
D’une bande rétro réfléchissante de classe 2 hauteur 30 mm
Le caisson sera raccordé à l’assainissement si le réseau est à proximité par un fourreau TPC 45 mm. Dans le cas contraire, les bornes seront posées sur un lit de caillou de 30cm d’épaisseur.
Main features
CRASH TEST :

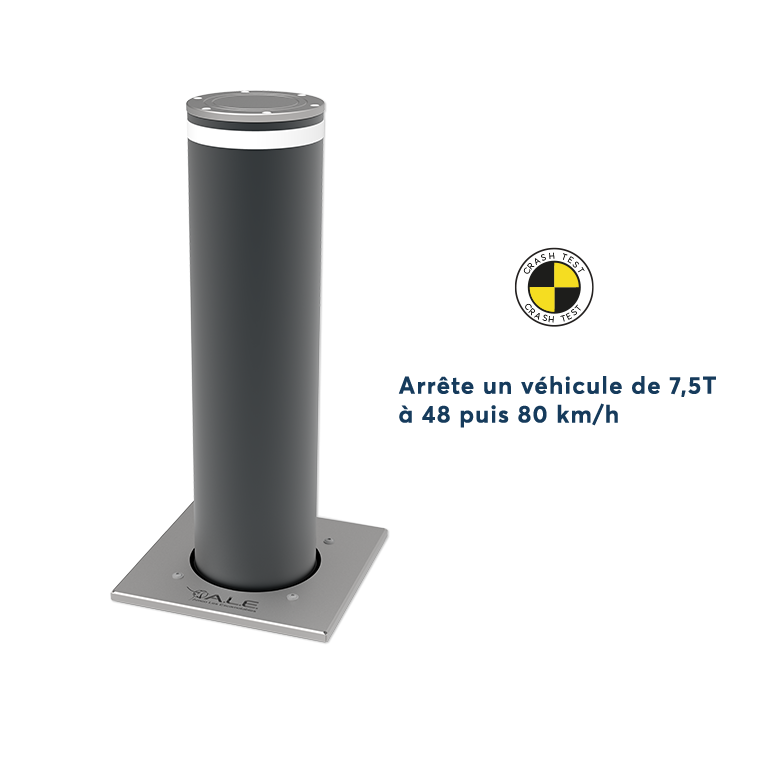

Résistance certifiée par double crash test : arrête un véhicule de 7,5T lancé à 48 km/h puis à 80 km/h, sans déformation et borne fonctionnelle après les 2 chocs
#1 : • Vitesse : 50 km/h• Masse : 7 T 500• Énergie cinétique : 667 000 joules• Pénétration : 0
#2 : • Vitesse : 80 km/h• Masse : 7 T 500• Énergie cinétique : 1 850 000 joules• Pénétration : 13 m
Borne escamotable acier Ø25 cm hauteur 90 cm
Fonctionnement intensif jusqu’à 3000 manoeuvres/jour
Pose et scellement en moins de 24h sans travaux préparatoires
Motorisation hydraulique déportée
Technical features
Cylindre acier haute résistance forte épaisseur
Traitement anticorrosion et peinture polyuréthane
Dessus de borne en inox massif
Plaque de sol acier haute résistance recouverte d’inox
Joint brosse interchangeable
Bandeau rétroréfléchissant de classe 2
Huile hydraulique biodégradable à faible variation de viscosité
| Header | Header |
|---|---|
| Alimentation | 230 V (ou 400 V suivant nombre de borne) |
| Consommation | 1500 W (ou de 3000 à 6000 W) |
| Motorisation | Hydraulique déportée |
| Résistance sans déformation (joules) | 1 850 000 |
| Temps de manoeuvre (sec) | Ajustable de 4 à 6 |
| MCBF (nombre de cycles)* | 3 000 000 |
| MTBF (heures) | 25 000 |
| MTTR (minutes) | 30 |
| En cas de coupure de courant | Descente par gravité (EV NO) |
| Commande | PLC |
| Peinture / finition | RAL 7016 / Peinture polyuréthane |
| Dimensions cylindre (H -Ø) | 900 - 250 mm |
| Dimensions plaque sol | 430 x 430 mm |
| Température d’utilisation | - 20°C + 50°C |
| IP composants | IP 66/67 |
*sous réserve du respect des préconisations de maintenance et d’entretien
Optional equipment
Plot solaire LEDs sur dessus de borne
Potelets feux signalisationRemontée d'urgence (accumulateur hydraulique) : EFOManoeuvre de secours : se fige dans sa position en cas de coupure de courant (EV NF)Détection de présence sur boucle magnétiqueÉcrous sécables
Kit de pose comprenant une cage acier permettant d’armer le massif et un jeu de suspenteModule technique (coffret de pilotage +pompe)Armoire
Peinture de couleur spéciale sur base RALBatterie de secours descente en cas de coupure de courantRésistance chauffante en cas de grands froids ou exposition à des conditions de neige ou gelBatteries de secours pour déclenchement EFO en cas de coupure de courant
Les bornes escamotables innovantes de grande hauteur permettent de garantir une meilleure résistance aux véhicules bélier. Toutes nos bornes escamotables sont testées en condition dans le cadre de crash test. Ces bornes escamotables sont parfaites pour la sécurisation de sites urbains, industriels, tertiaire ou de haute sécurité.
