Totem technique design
A25-60-3548
Borne escamotable automatique - Résiste à l'impact d'un camion de 3T5 à 48 km/h

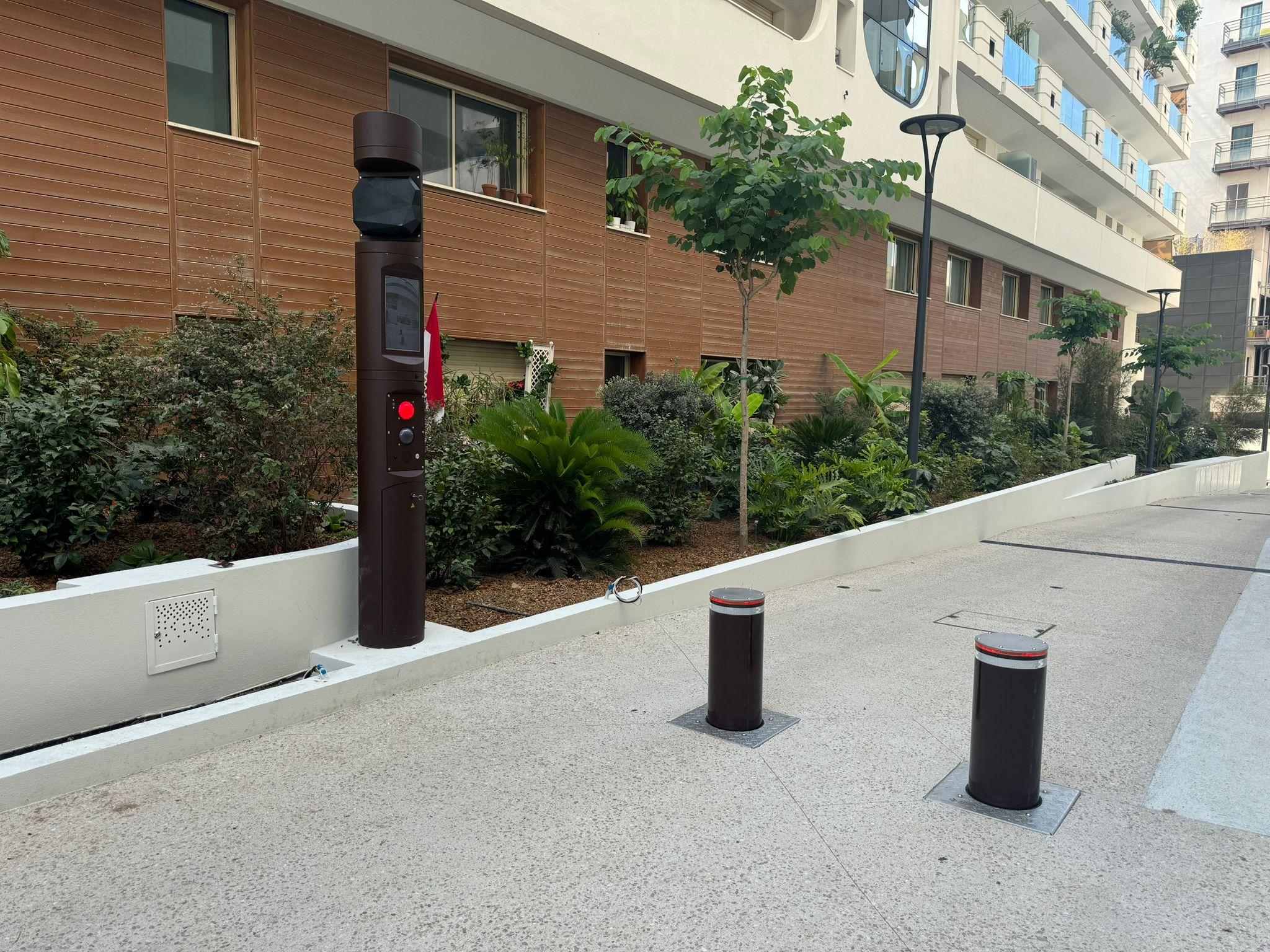

La borne ALE A25-60-3548 fabriquée par AMCO est une borne escamotable automatique à motorisation hydraulique.
Conçue en acier diametre 25 cm et hauteur 60 cm la borne est habillée d'une coque en inox microbillé et intègre un bandeau lumineux, les surfaces exposées aux roulements (dessus de borne et plaque de sol) sont en Inox.
La motorisation et les fins de course sont intégrés dans un compartiment séparé , accessible sans démontage de la borne.
La borne est fournie avec un caisson de coffrage et 10 m de câble permettant son raccordement au module de commande One C.
Sa résistance est certifiée par crash test numérique réalisé selon le standard IWA14-1 par un organisme indépendant agréée Cofrac, la borne stoppe un camion de 3t5 lancé à 48 km/h sans pénétration du véhicule.
Ce modèle se décline en motorisation hydraulique déportée."
A25-60-3548
Hauteur : 60 cm
Diamètre : 25 cm
CARACTÉRISTIQUES PRINCIPALES
Caractéristiques standards :
• Cylindre :
• En acier traité par cataphorèse Ø 25 cm - hauteur 60 cm
• Chemisage en inox microbillé
• Bandeau lumineux
• Joint brosse évitant les rayures sur le fût
• Bande réfléchissante de classe 2
• Châssis :
• Plaque de sol en tôle larmée inox anti-dérapante
• Guidage 4 points avec coulisseaux PEHD
• Butée latérale en PEHD augmentant la rigidité et la précision du guidage
• Caisson de coffrage en acier avec renforts
• Motorisation :
• Motorisation hydraulique 230V intégrée dans le châssis de la borne dans un compartiment accessible sans démontage de la borne avec coupleur rapide type push-pull
• Fin de course haut et bas intégrés sur un support amovible accessibles sans démontage de la borne
• Boitier répartiteur avec prise étanche intégré au compartiment moteur et 10 m de câble de liaison vers la logique de commande One C
• Huile hydraulique biodégradable à faible variation de viscosité
• Normes :
• Conforme à la norme NFP 98-310 et conformes à l’arrêté du 18/09/2012
• Dimensions conformes à l’arrêté du 18/09/2012 relatif aux prescriptions techniques pour l’accessibilité de la voirie et des espaces publics
Équipement optionnels :
Sécurité
• Longueur de câble de liaison supplémentaire
• Dispositif chauffant en cas de grands froids ou exposition à des conditions de neige ou de gel
• Électrovanne NF : La borne se fige dans sa position en cas de coupure de courant
Personnalisation
• Teinte RAL au choix sur chemisage inox
• Personnalisation de la tête de borne
CARACTÉRISTIQUES TECHNIQUES
- Temps de manœuvre
4 à 6 s
- MCBF (nombre de cycles)
2 000 000
- MTBF (heures)
25 000 h
- MTTR (min)
30 min
- Finitions
Inox microbillé
- Dimensions massif (LxPxH)
500 x 460 mm
- Dimensions totales (LxPxH)
600 mm / 250 mm
- Température d’utilisation
-20°C + 50°C
- Tension
230V
- Puissance
680 W
- Motorisation
Hydraulique intégrée
- Résistance
311 000 J
- Comportement en cas de coupure de courant
Positive (descente par gravité sans assistance électrique en cas de coupure de courant)
- Câble de liaison
10 m de câble de liaison fournis
